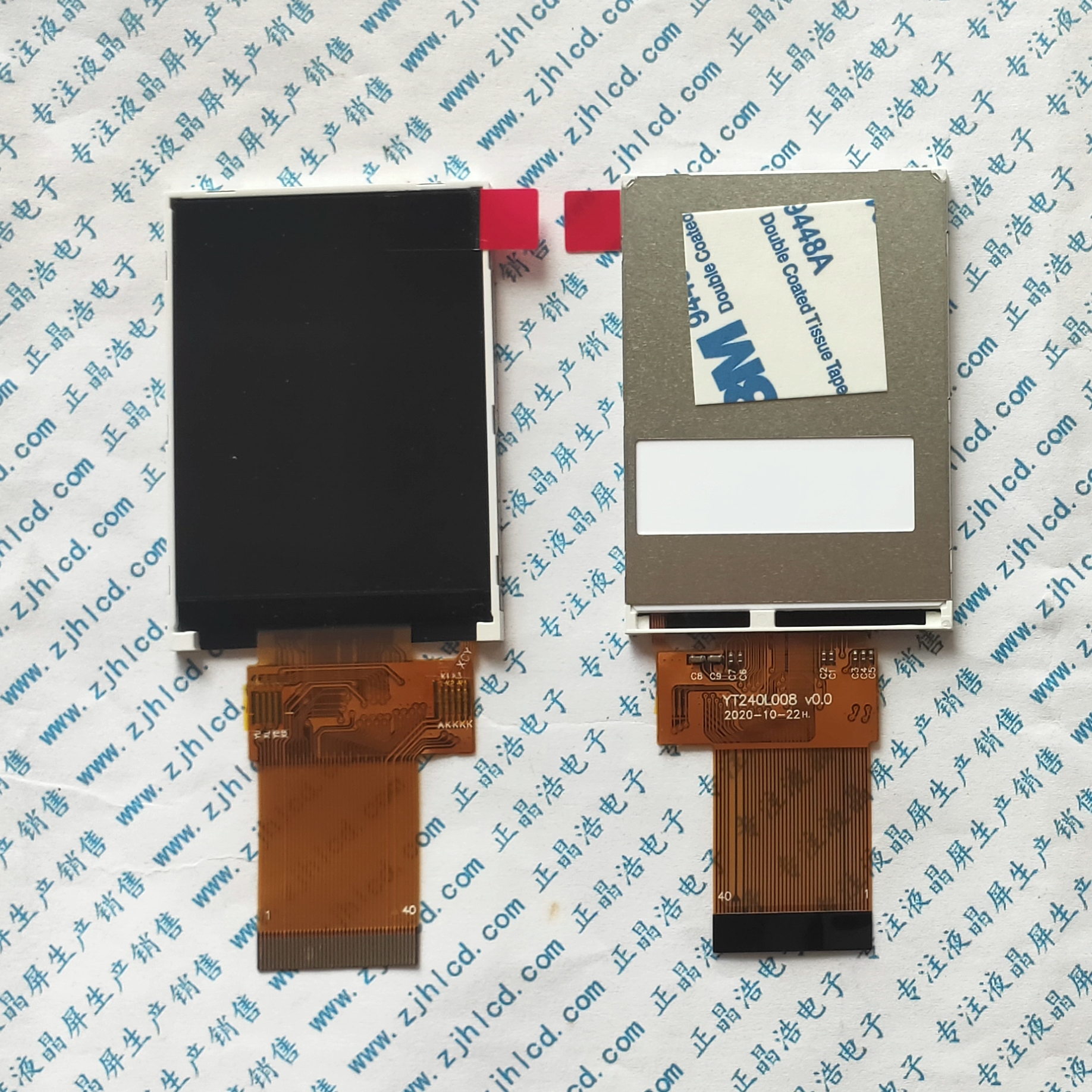

2.4-inch TFTLCD YT240L008

产品型号： YT240L008
产品尺寸： 2.4-inch
分 辨 率： 240*320
驱动芯片： ILI9341V
触 摸 屏： 可选配电阻式触摸屏
显示亮度： 300 Cd/㎡
接口模式： MCU/SPI
背光类型： 4*LED 并联
连接方式： 插接
面板类型： TN
环境温度： -20℃——70℃
存储温度： -30℃——80℃
马上咨询
产品详情

资料下载：YT240L008.pdf产品规格书‍



产   品   图   纸




接   口   定   义
管 脚功 能管 脚 功 能
1XL21NC/DB4
2YU22NC/DB5
3XR23NC/DB6
4YD24NC/DB7
5GND25DB8
6IOVCC26DB9
7VCI27DB10
8FMARK28DB11
9CS/SPI CS29DB12
10RS/A0（ 4线）30DB13
11WR/SPI SCL/SCK31DB14
12RD32DB15
13SPI SDI/SDA33LED A
14SPI SD034LED K1
15RESET35LED K2
16GDN36LED K3
17NC/DB037GND
18NC/DB138IM0
19NC/DB239IM1
20NC/DB340IM2
