1.44-inch TFTLCD Z144SN008

产品型号： Z144SN008
产品尺寸： 1.44-inch
分 辨 率： 128*128
驱动芯片： ST7735S
触 摸 屏： 无
显示亮度： 200 Cd/㎡
接口模式： MCU
背光类型： 1*LED
连接方式： 插接
面板类型： TN
工作环境温度： -20℃——70℃
存储温度： -30℃——80℃
马上咨询
产品详情

产品规格书下载：Z144SN008.pdf‍

IC资料：ST7735S规格书

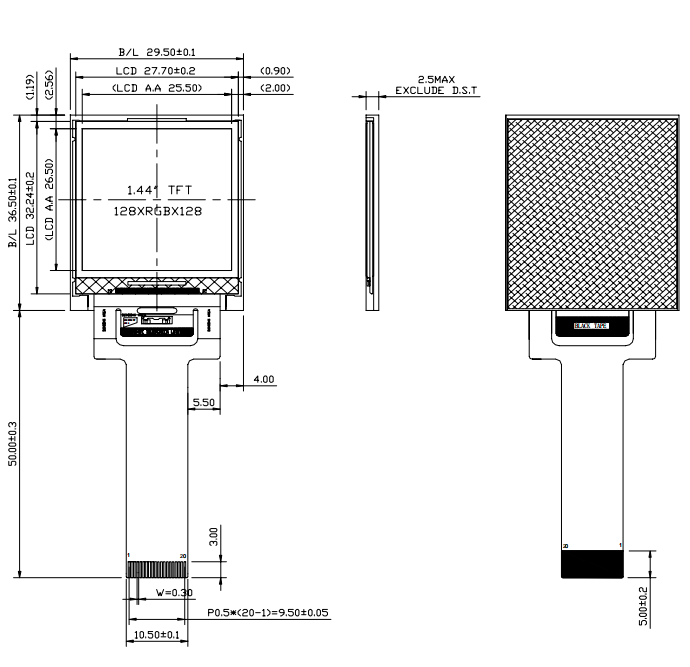

产 品 图 纸



接 口 定 义
管脚功能管脚功能
1LED-11RDX
2LED+12DB7
3GND13DB6
4VDD14DB5
5NC15DB4
6NC16DB3
7CSX17DB2
8RESX18DB1
9DCX19DB0
10WRX20GND
