1.77-inch TFTLCD Z180SN021

产品型号： Z180SN021
产品尺寸： 1.77-inch
分 辨 率： 128*160
驱动芯片： ST7735S
触 摸 屏： 无
显示亮度： 200 Cd/㎡
接口模式： MCU
背光类型： 2*LED 并联
连接方式： 插接
面板类型： TN
工作环境温度： -20℃——70℃
存储温度： -30℃——80℃
马上咨询
产品详情

产品规格书下载：Z180SN021.pdf‍

IC资料：ST7735S规格书

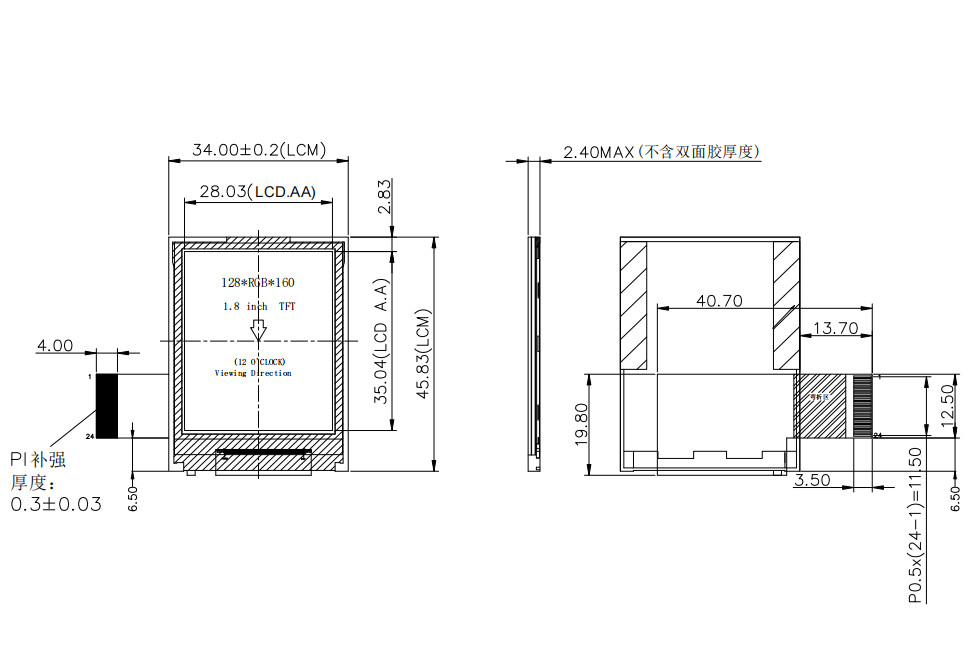

产 品 图 纸


接口定义
管脚功能
1LEDA
2LEDA
3GND
4CS
5RS
6RESET
7GND
8DB7
9DB6
10DB5
11DB4
12GND
13DB3
14DB2
15DB1
16DB0
17GND
18RD
19WR
20VCC
21NC
22NC
23NC
24NC
